Befestigungssystem für Balkonkraftwerk, Balkonhaken-Set für Solarmodule

Befestigungssystem für Balkonkraftwerk, Balkonhaken-Set für Solarmodule

Lieferumfang

2x Balkonhaken inkl. selbstklebenden Schutzstreifen

2x Haken-Befestigungsschrauben M8 x 90 (inkl. Mutter/Unterlegscheiben)

2x vormontierte Aufständerungen

3x Schrauben M8 x 20 inkl. Mutter und Unterlegscheiben

2x gummierte Stahlschellen inkl. Mutter und Unterlegscheiben (für Balkonstangen)

4x Edelstahl-Kabelbinder je 30 cm lang, als alternative zur Befestigung, ohne Aufständerung, am Balkongeländer

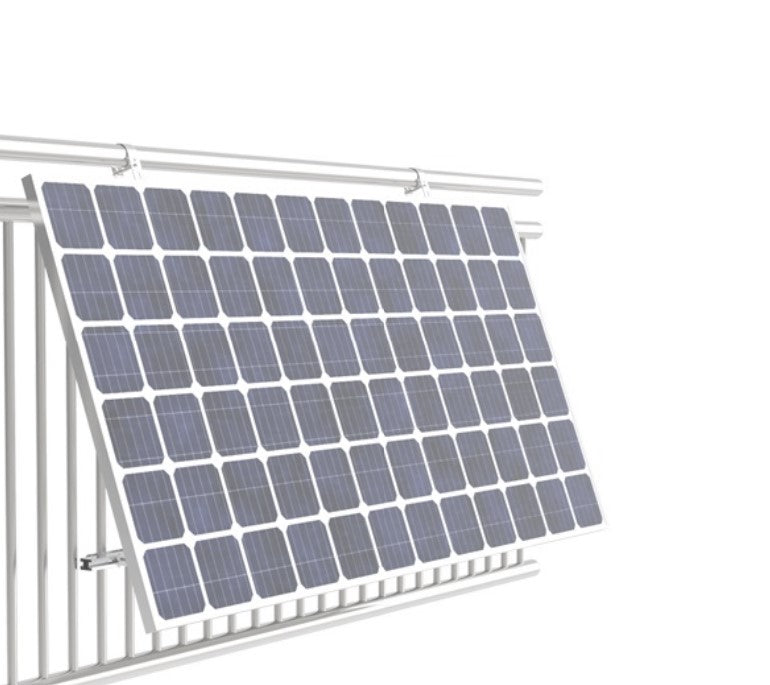

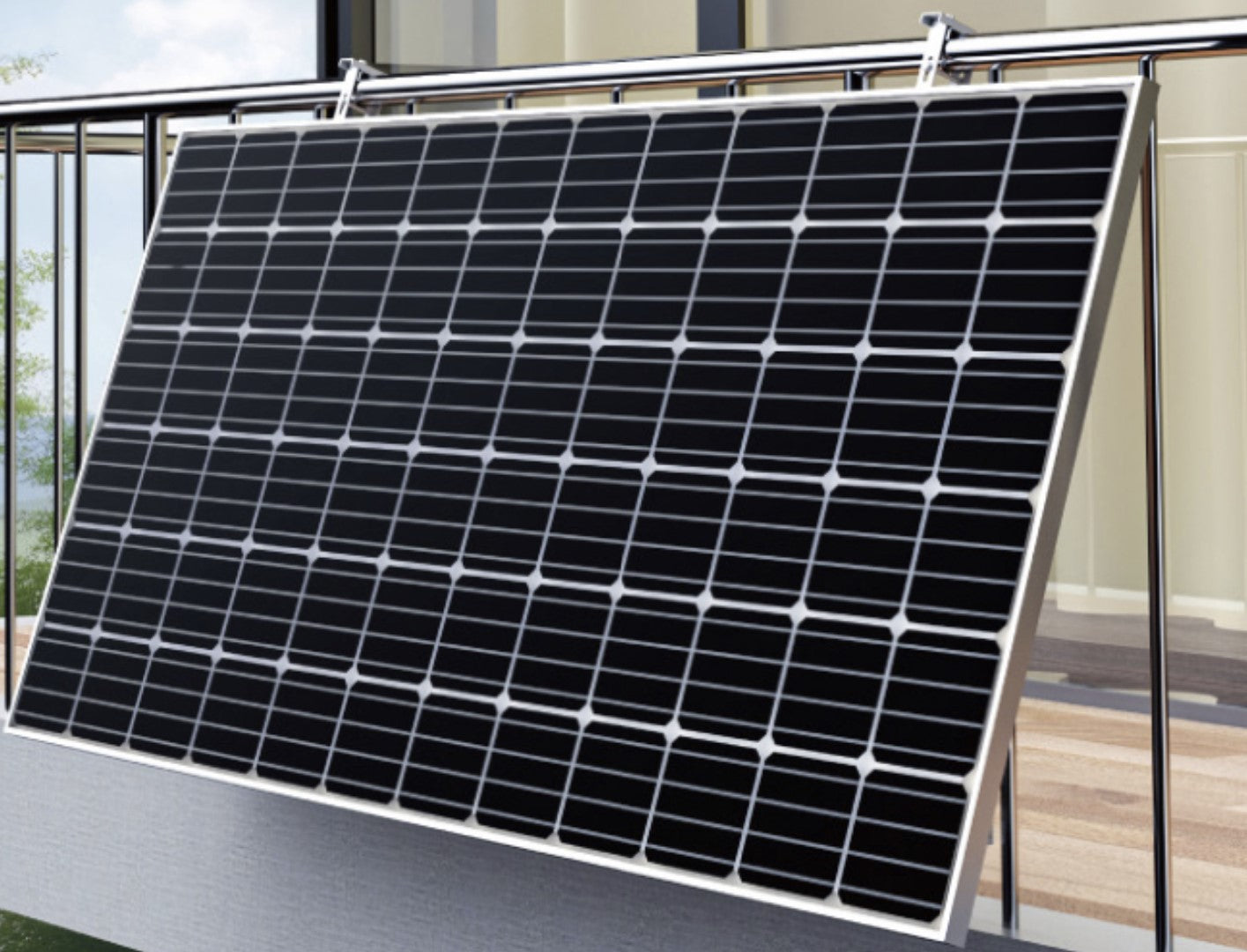

Mit dem Balkonhaken Solar Montage-Set kannst Du deine Solarmodule direkt am Balkongeländer montieren. Die selbstklebenden Schutzstreifen für die Innenseite der Haken verhindern das Zerkratzen und Beschädigen des Geländers (Handlauf). Die Neigung der Solarpanele kann durch die Aufständerung zwischen 10°-15° ausgerichtet werden. Durch die gummierten Stahlschellen kann die Aufständerung an vertikalen oder horizontalen Geländer-Streben verschraubt werden. Ohne die Aufständerung ist es möglich, die Solarpanele mithilfe der mitgelieferten Metallkabelbinder direkt am Balkongeländer zu fixieren.

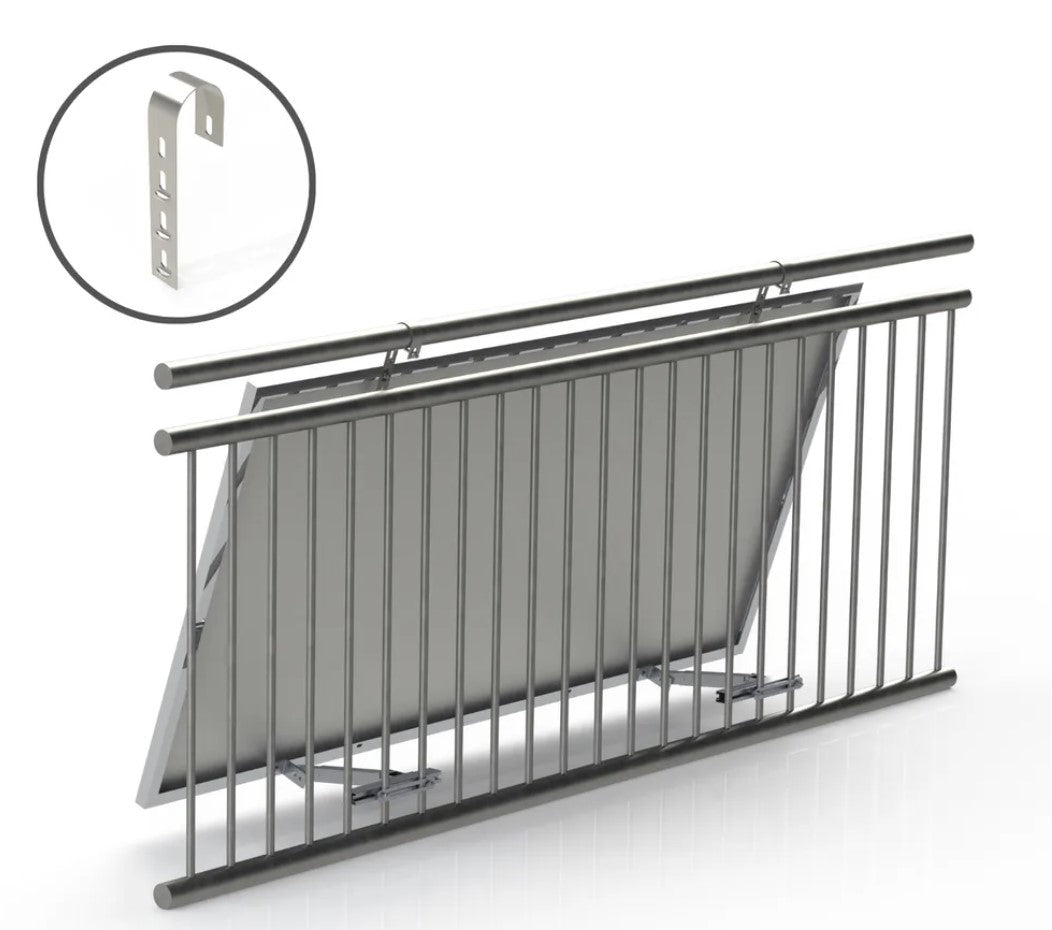

Einfache Montage! Die Oberseite vom Solarpanel mit den Haken verschrauben und die Haken am Handlauf (Durchmesser bis 62 mm) des Balkongeländers verschrauben. Die Unterseite vom Solarpanel mit den verstellbaren Aufständerungen verschrauben und dann am Balkongeländer befestigen. Um die Aufständerung bei einem geschlossenen Balkon an der Wand zu montieren, brauchst du zusätzlich noch Betondübel und Dübel-Schrauben, die nicht im Lieferumfang enthalten sind.

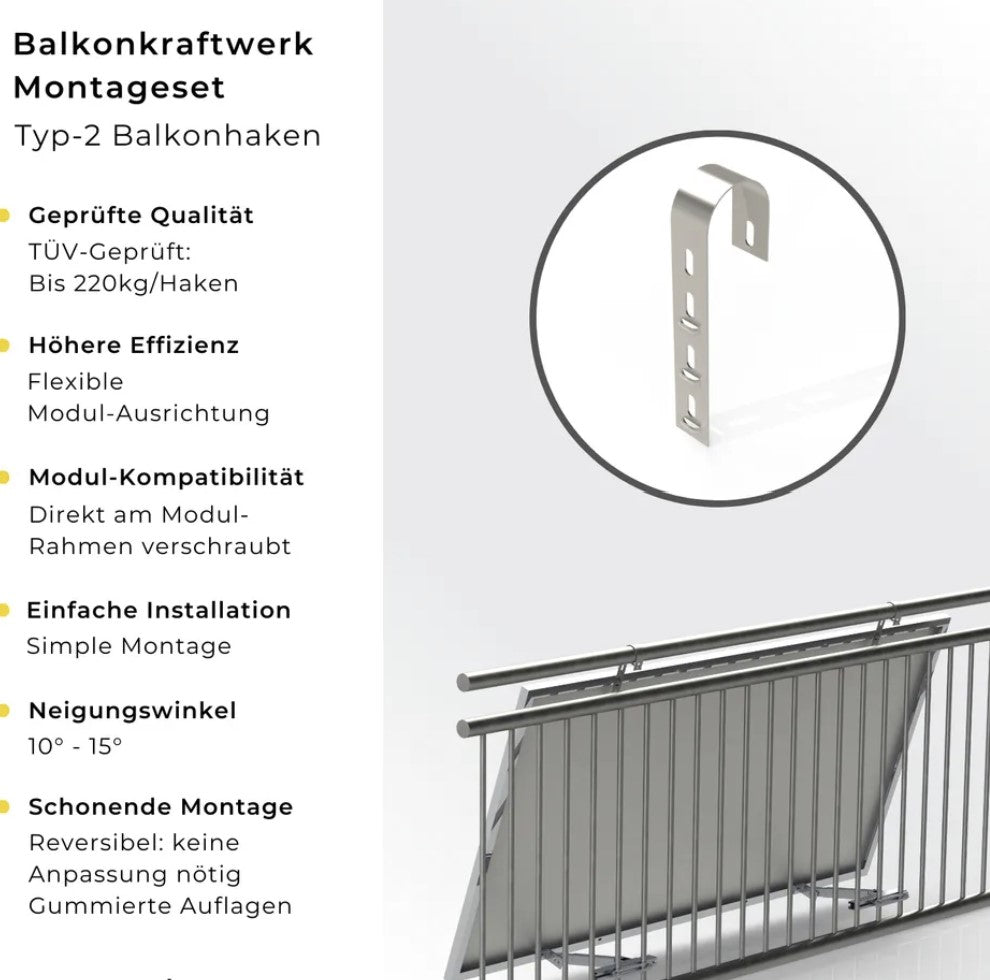

Highlights

Selbstklebende Schutzstreifen für die Innenseite der Haken verhindern das Zerkratzen und Beschädigen des Geländers

Der Neigungs-Winkel kann durch die Aufständerung zwischen 10°-15° eingestellt werden oder auf 0° ohne Aufständerung montiert werden

Einfach und schnell montiert

Für horizontale und vertikale Geländer-Strebe geeignet; Bei geschlossenen Balkonen mit der Aufständerung direkt an der Wand montierbar

Ein Mikrowechselrichter kann direkt am Balkonhaken hinter dem Solarpanel befestigt werden

Technische Daten

Haken-Abmessung: 220x38x62 mm (LxBxT), 2 mm Stärke

Abmessung: Innenschiene 30x30 mm, Außenschiene 34x34 mm

Länge verstellbar: 175mm – 245mm

Material: Aluminium
