K2 D-Dome 6.15 Montageset für 4 Module – 15° Ost-West

K2 D-Dome 6.15: 15° Flachdach-Montageset für 4 Module

Vier Module, zwei Ausrichtungen: Mit diesem D-Dome-Montageset planst du eine kompakte Ost-West-Anordnung auf einem geeigneten Flachdach.

Deine Vorteile

• Doppelseitige 15° Aufständerung für Ost-West-Anordnungen
• Quermontage mit gegenüberliegenden Modulpaaren
• Vormontierte Base Sets mit Auflagern und Schutzmatten
• Schwarze Klemmen für eine optisch stimmige Modulbefestigung
• SpeedPorter als Halter für die projektbezogen ermittelte Ballastierung

Für dein Flachdachprojekt zusammengestellt

Die gegenüberliegenden Modulflächen nutzen zwei Ausrichtungen. Bei einer Ost-West-Ausrichtung können sie die Solarstromerzeugung über den Tagesverlauf verteilen; der tatsächliche Ertrag hängt von Standort, Modulen und Verschattung ab. Vormontierte Basiselemente vereinfachen die Vorbereitung der Unterkonstruktion. Die mitgelieferten SpeedPorter sind Ballastträger und enthalten keine Ballaststeine.

Ausführung und passende Module

Die Abmessungen allein bestätigen keine Kompatibilität. Das konkrete Solarmodul muss für die vorgesehene Klemmung an den kurzen Rahmenseiten und die örtlichen Lasten freigegeben sein.

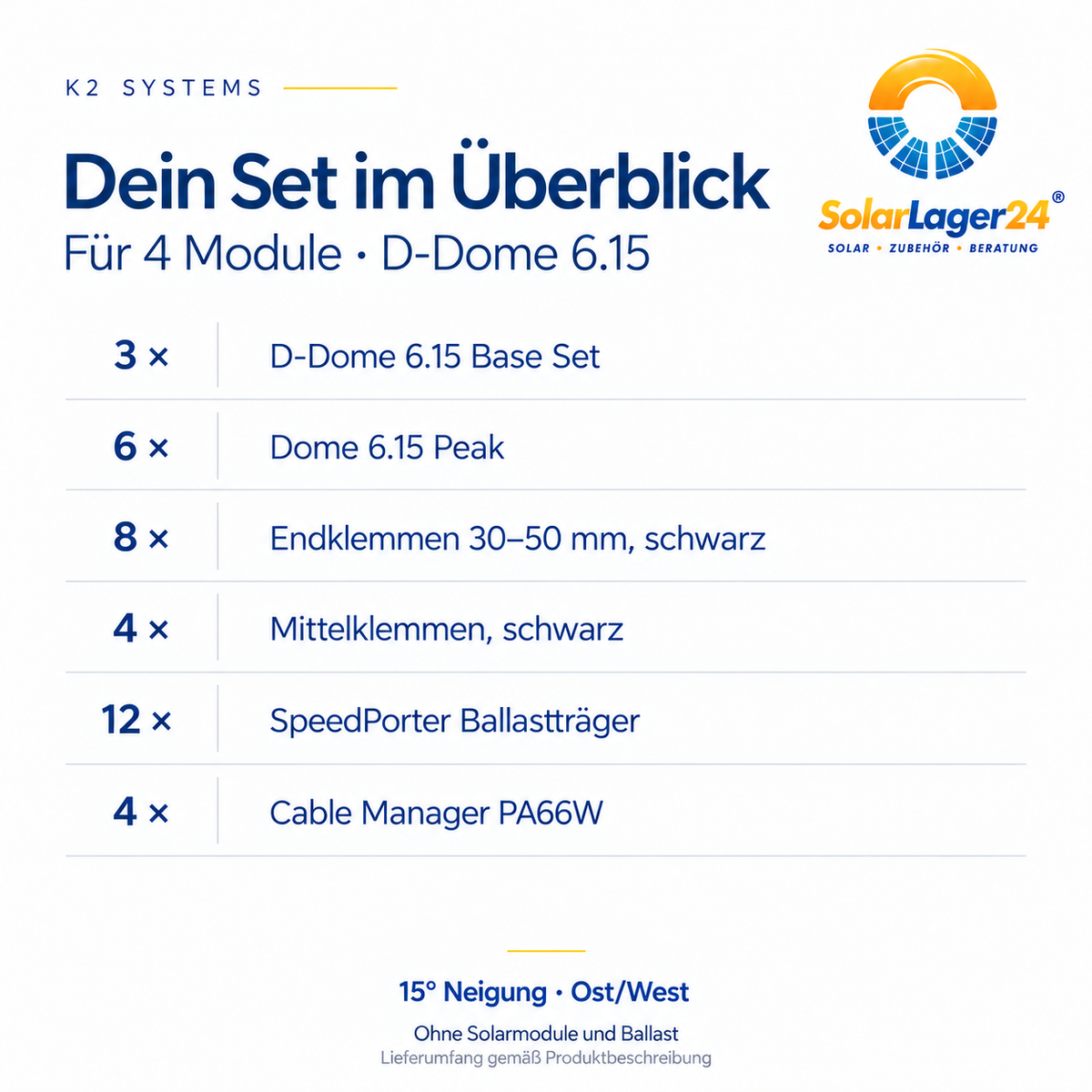

Lieferumfang

• 3 × K2 D-Dome 6.15 Base Set
• 6 × K2 Dome 6.15 Peak
• 8 × K2 DomeClamp Endklemme, 30–50 mm, schwarz
• 4 × K2 DomeClamp Mittelklemme, schwarz
• 12 × K2 Dome SpeedPorter Ballastträger
• 4 × K2 Cable Manager PA66W

Planung und Montage

Die Anordnung ist als zusammengehöriges Modulfeld zu planen. K2-Systemgrenzen, Randabstände und die maximale Blocklänge von 16 m sind zu berücksichtigen.

Vor der Montage sind Dachtragfähigkeit, Dachaufbau, Wind- und Schneelasten sowie Ballastierung mit K2 Base und den aktuellen K2-Montagevorgaben zu prüfen. Die Materialverträglichkeit der Schutzmatten mit der Dachhaut ist zu beachten. Eine ballastierte Ausführung ohne Dachdurchdringung setzt ein geeignetes Dach und die freigegebene Auslegung voraus; oberhalb von 3° Dachneigung ist eine zusätzliche feste Anbindung erforderlich.

Nicht enthalten: Solarmodule, Wechselrichter, elektrische Leitungen und Ballaststeine. Projektabhängig benötigte Zusatzbauteile, Verbindungen, Erdung und Befestigungen sind separat zu planen.

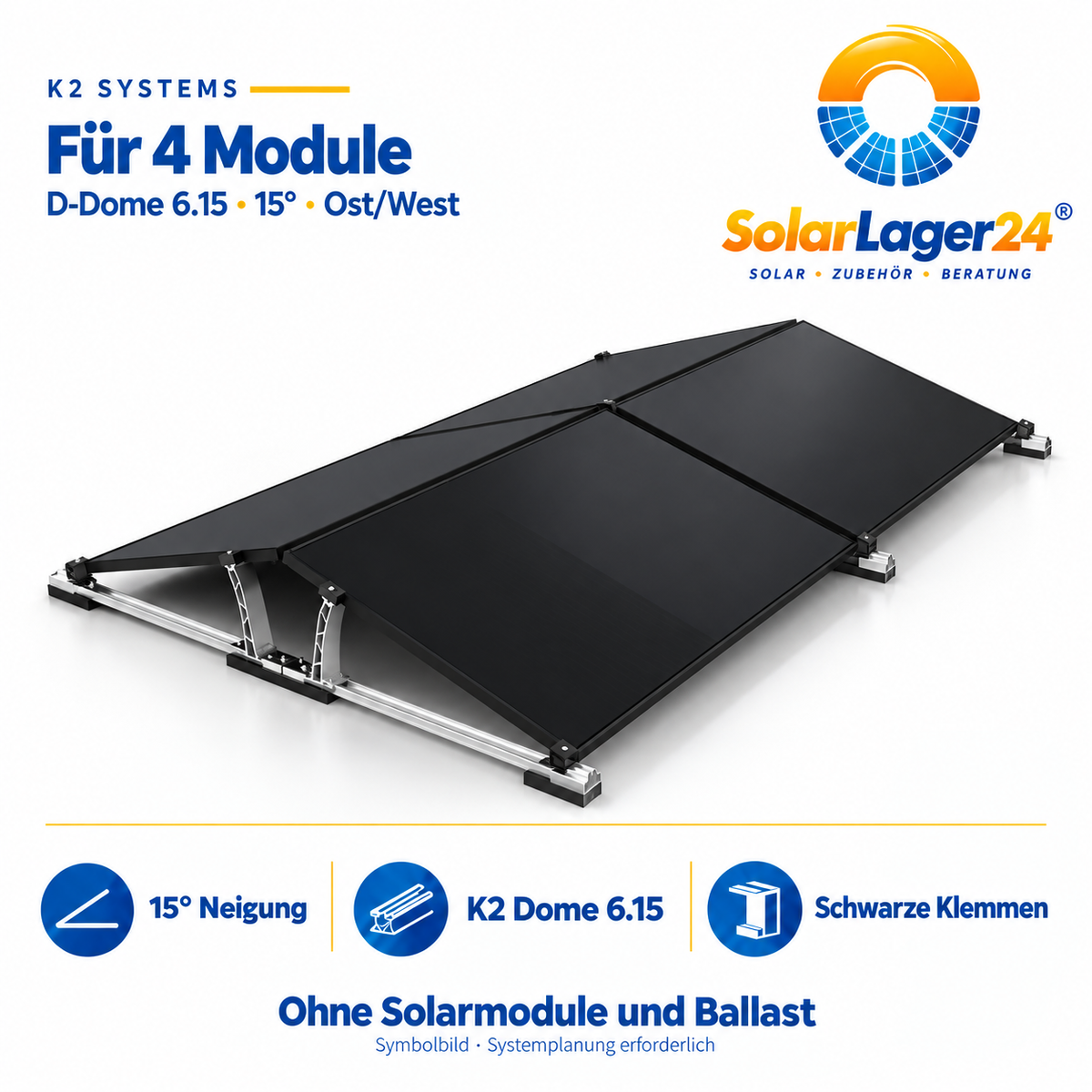

Die Produktbilder sind sinnbildliche Darstellungen der Anordnung. Verbindlich ist die Stückliste dieses Angebots. Das K2-Systemdatenblatt findest du als Bild in der Produktgalerie; dort gezeigte optionale Zubehörteile gehören nur zum Lieferumfang, wenn sie oben ausdrücklich aufgeführt sind.
