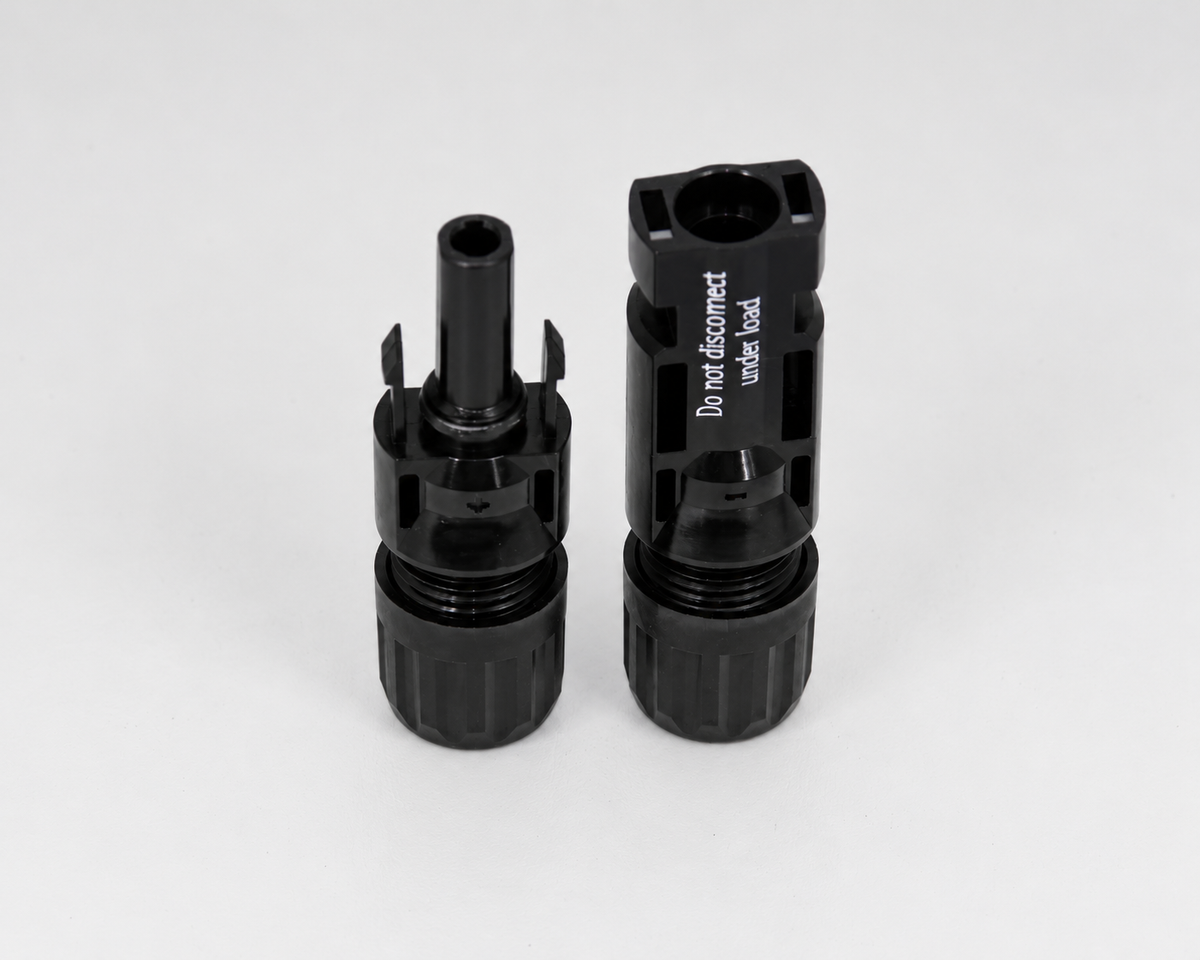

Original Stäubli MC4 Steckersatz 4–6 mm² | Male + Female PV Stecker

Original Stäubli MC4 Steckersatz 4–6 mm² | Male + Female PV Stecker

Der original Stäubli MC4 Steckersatz 4–6 mm² bestehend aus 1x Male- und 1x Female-Cable Coupler ist die zuverlässige Profi-Lösung für sichere und langlebige Verbindungen in Photovoltaikanlagen. Die hochwertigen MC4-Steckverbinder von Stäubli (ehemals Multi-Contact) gelten seit Jahren als Industriestandard und werden weltweit in nahezu allen modernen Solaranlagen eingesetzt.

Dank der bewährten MULTILAM-Kontakttechnologie gewährleisten die original Stäubli MC4 Stecker eine dauerhaft niedrige Verlustleistung, maximale Kontaktsicherheit und höchste Zuverlässigkeit – selbst unter extremen Witterungsbedingungen. Das praktische Snap-In-Lock-System ermöglicht eine schnelle und sichere Verbindung von Solarkabeln ohne komplizierte Montage.

Der Steckersatz eignet sich ideal für Solarkabel mit 4,0–6,0 mm² Querschnitt und ist kompatibel mit der gesamten MC4-Steckverbinderfamilie. Perfekt geeignet für private PV-Anlagen, gewerbliche Solarsysteme sowie professionelle Installationen.

Lieferumfang

• 1x Stäubli MC4 Male Cable Coupler
  Typ: 32.0017P0100-UR
• 1x Stäubli MC4 Female Cable Coupler
  Typ: 32.0016P0100-UR

Vorteile des original Stäubli MC4 Steckersatzes

• Original Stäubli / Multi-Contact Qualität
• MC4 Standard – kompatibel mit nahezu allen PV-Modulen
• Geeignet für Solarkabel 4–6 mm²
• Sichere Snap-In-Verriegelung
• Hohe Strombelastbarkeit bis 39 A
• UV-, wetter- und korrosionsbeständig
• Für 1000 V / 1500 V DC Photovoltaikanlagen geeignet
• Bewährte MULTILAM-Technologie für minimale Leistungsverluste
• Einfache und schnelle Montage

Technische Daten

• Hersteller: Stäubli Multi-Contact
• Steckverbindersystem: MC4
• Artikelnummer Male: 32.0017P0100-UR
• Artikelnummer Female: 32.0016P0100-UR
• Kabelquerschnitt: 4,0–6,0 mm²
• AWG: 12 / 10
• Nennspannung: 1000 V DC (IEC 62852)
• Nennspannung: 1500 V DC (2Pfg2330 / UL)
• TÜV-Nennstrom: 39 A
• UL-Nennstrom: 30 A
• Schutzart: IP65 / IP68 (gesteckt)
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktmaterial: Kupfer, verzinnt
• Farbe: Schwarz

Bewährte Stäubli MULTILAM Kontakttechnologie

Ein entscheidender Bestandteil der originalen Stäubli MC4 Steckverbinder ist die MULTILAM Technologie. Sie wurde für eine dauerhaft stabile elektrische Kontaktierung entwickelt und ermöglicht laut Hersteller einen Kontaktwiderstand des Steckverbinders von lediglich ≤ 0,25 mΩ.

Gerade bei Photovoltaikanlagen, die über viele Jahre im Außenbereich betrieben werden, ist eine zuverlässige elektrische Verbindung von besonderer Bedeutung. Stäubli verweist bei diesem Steckverbindersystem auf langjährige Praxiserfahrung und eine hohe Langzeitstabilität.

Für anspruchsvolle Photovoltaikanwendungen

Das MC4 Steckverbindersystem ist für den Einsatz unter anspruchsvollen Umgebungsbedingungen ausgelegt.

Im korrekt gesteckten Zustand erreicht die Verbindung laut Datenblatt die Schutzarten:

IP65 sowie IP68 (1 h / 1 m)

Der angegebene Umgebungstemperaturbereich reicht – abhängig von der jeweiligen Zulassung – von:

−40 °C bis +85 °C (TÜV)
−40 °C bis +75 °C (UL)

Die obere Grenztemperatur wird mit 105 °C angegeben.

Damit eignet sich das Stecksystem für dauerhaft installierte Photovoltaikanwendungen im Außenbereich.

Technische Daten Stäubli MC4

Hersteller: Stäubli
Steckverbindersystem: MC4
Stecksystem: Ø 4 mm
Kontakttechnologie: MULTILAM
Anschlussart: Crimpverbindung
Kontaktmaterial: Kupfer, verzinnt
Isolationsmaterial: PC / PA
Kontaktwiderstand: ≤ 0,25 mΩ
Schutzart gesteckt: IP65 / IP68 (1 h / 1 m)
Schutzart ungesteckt: IP2X
Umgebungstemperatur: −40 °C bis +85 °C (TÜV)
Obere Grenztemperatur: 105 °C (TÜV)
Flammklasse: UL94-V0
Überspannungskategorie / Verschmutzungsgrad: CATIII / 3

Je nach konkreter Steckervariante, Kabelquerschnitt und Zulassung nennt Stäubli Nennspannungen von bis zu 1500 V DC sowie unterschiedliche zulässige Nennströme.

Die originalen Stäubli MC4 Steckverbinder stehen für maximale Sicherheit, höchste Qualität und langlebige PV-Verbindungen – die erste Wahl für professionelle Solarteure und anspruchsvolle Photovoltaik-Projekte.

Jetzt original Stäubli MC4 Steckersatz 4–6 mm² kaufen und Solaranlagen sicher & effizient verbinden!
