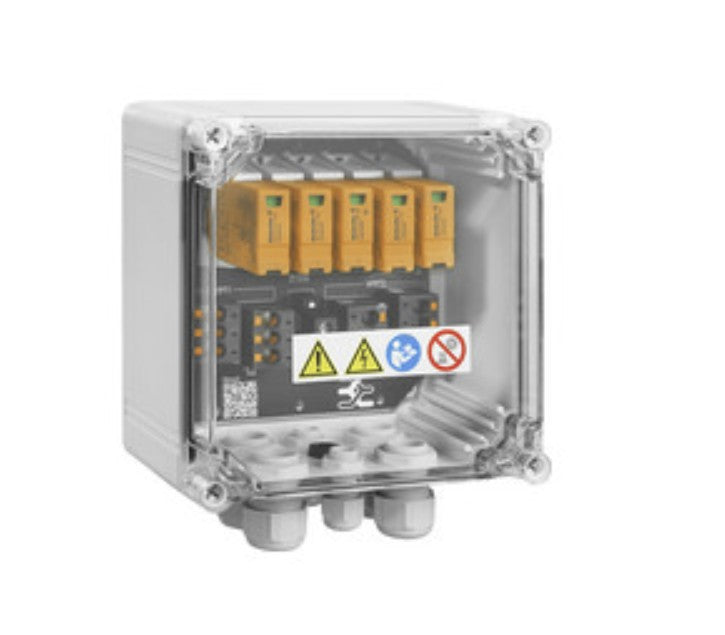

Weidmüller Generatoranschlusskasten PVN DC 2I 1O 2MPP SPD2R CG 11, 2 MPPT, Überspannungsschutz II

Weidmüller Generatoranschlusskasten PVN DC 2I 1O 2MPP SPD2R CG 11, 2 MPPT, Überspannungsschutz II

*Preis Inkl. 0% MwSt. für Berechtigte nach § 12 Abs. 3 UStG

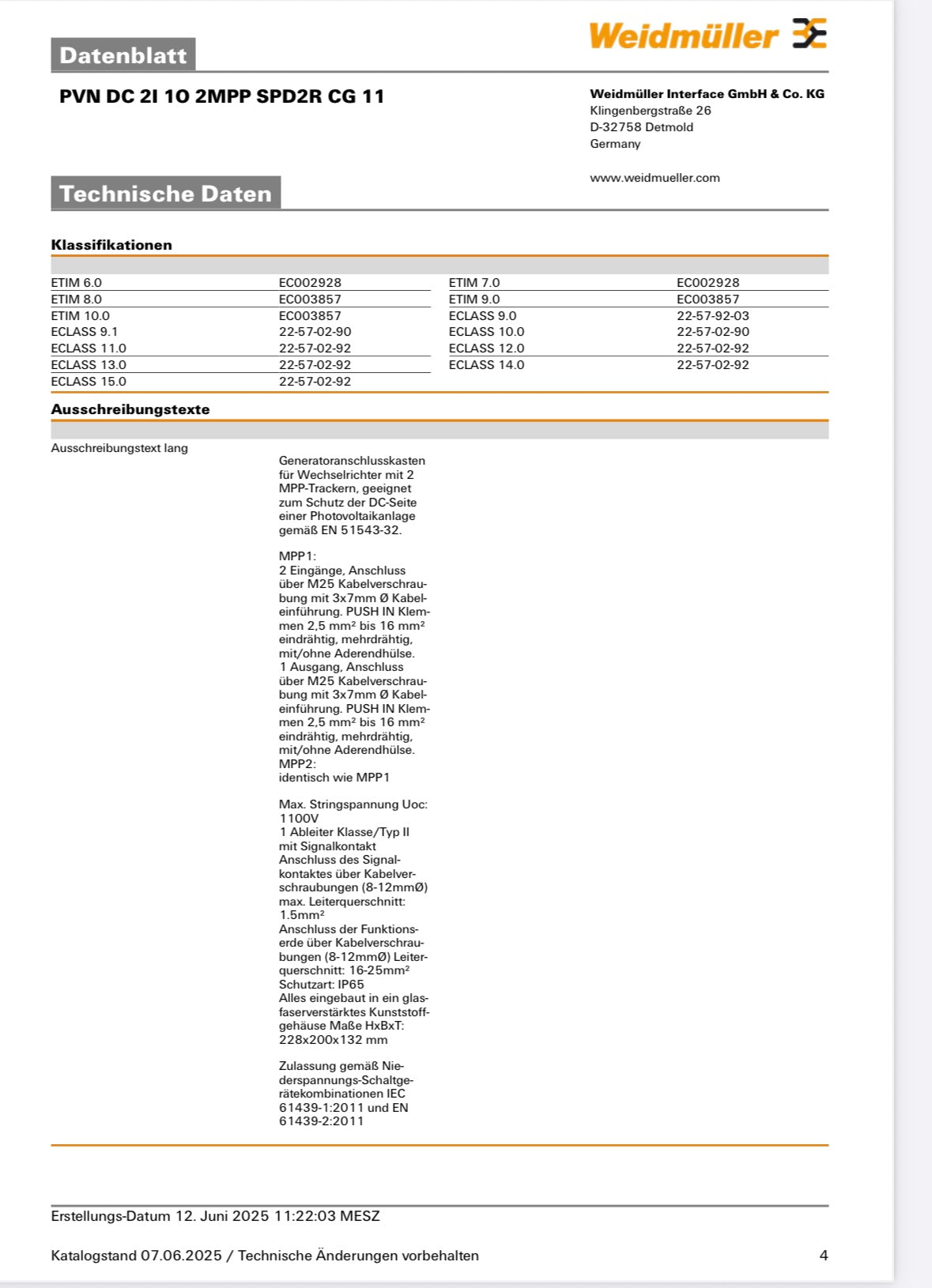

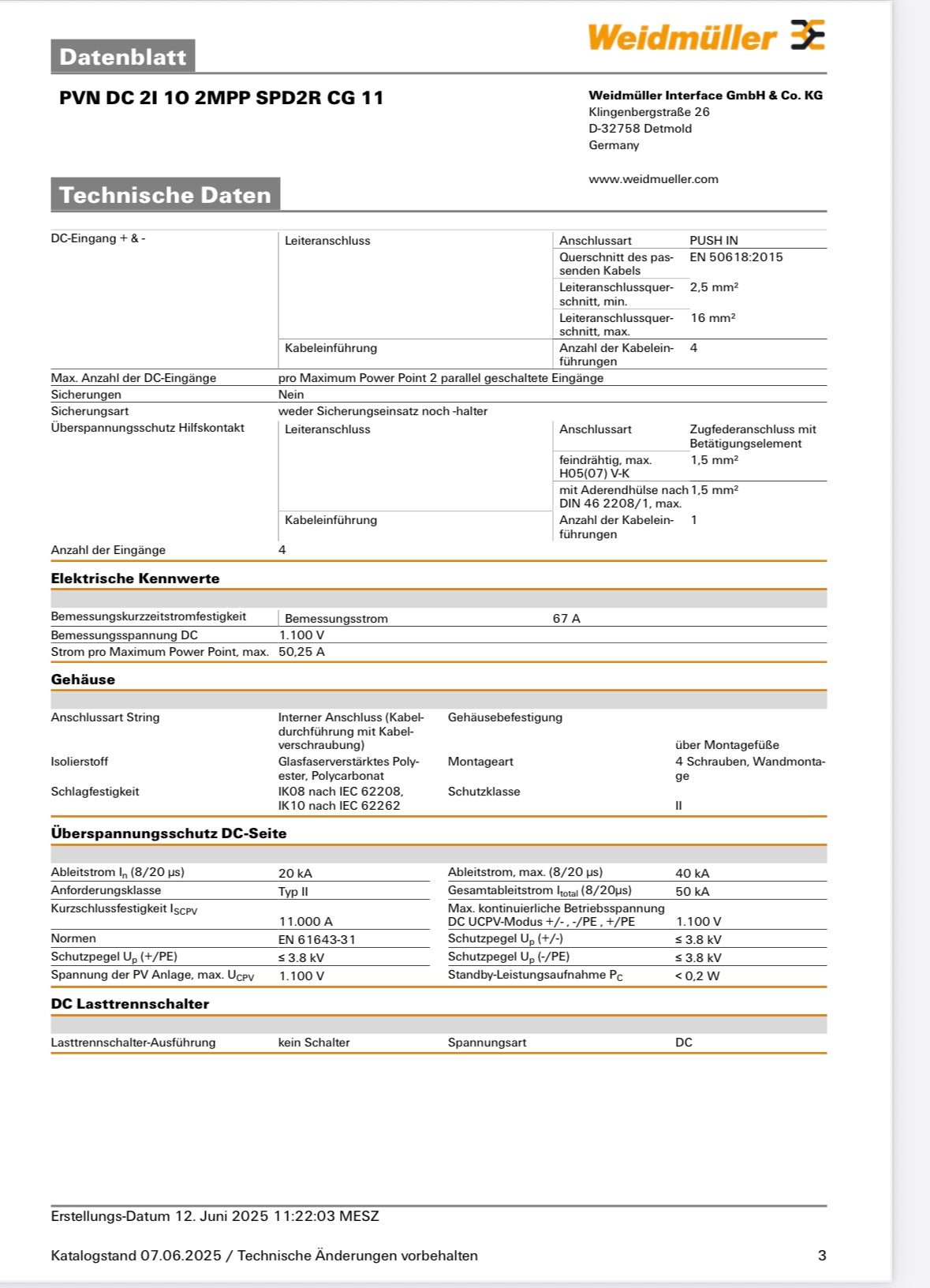

Photovoltaik, Generatoranschlusskasten, PV Next, 1100 V, 2 MPP, 2 Eingänge/1 Ausgang pro MPP, Überspannungsschutz II, Verschraubung

Generatoranschlusskasten für Wechselrichter mit 2 MPP-Trackern, geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäß EN 51543-32.

MPP1:
2 Eingänge, Anschluss über M25 Kabelverschraubung mit 3x7mm Ø Kabeleinführung. PUSH IN Klemmen 2,5 mm² bis 16 mm² eindrähtig, mehrdrähtig, mit/ohne Aderendhülse.
1 Ausgang, Anschluss über M25 Kabelverschraubung mit 3x7mm Ø Kabeleinführung. PUSH IN Klemmen 2,5 mm² bis 16 mm² eindrähtig, mehrdrähtig, mit/ohne Aderendhülse.

MPP2: identisch wie MPP1

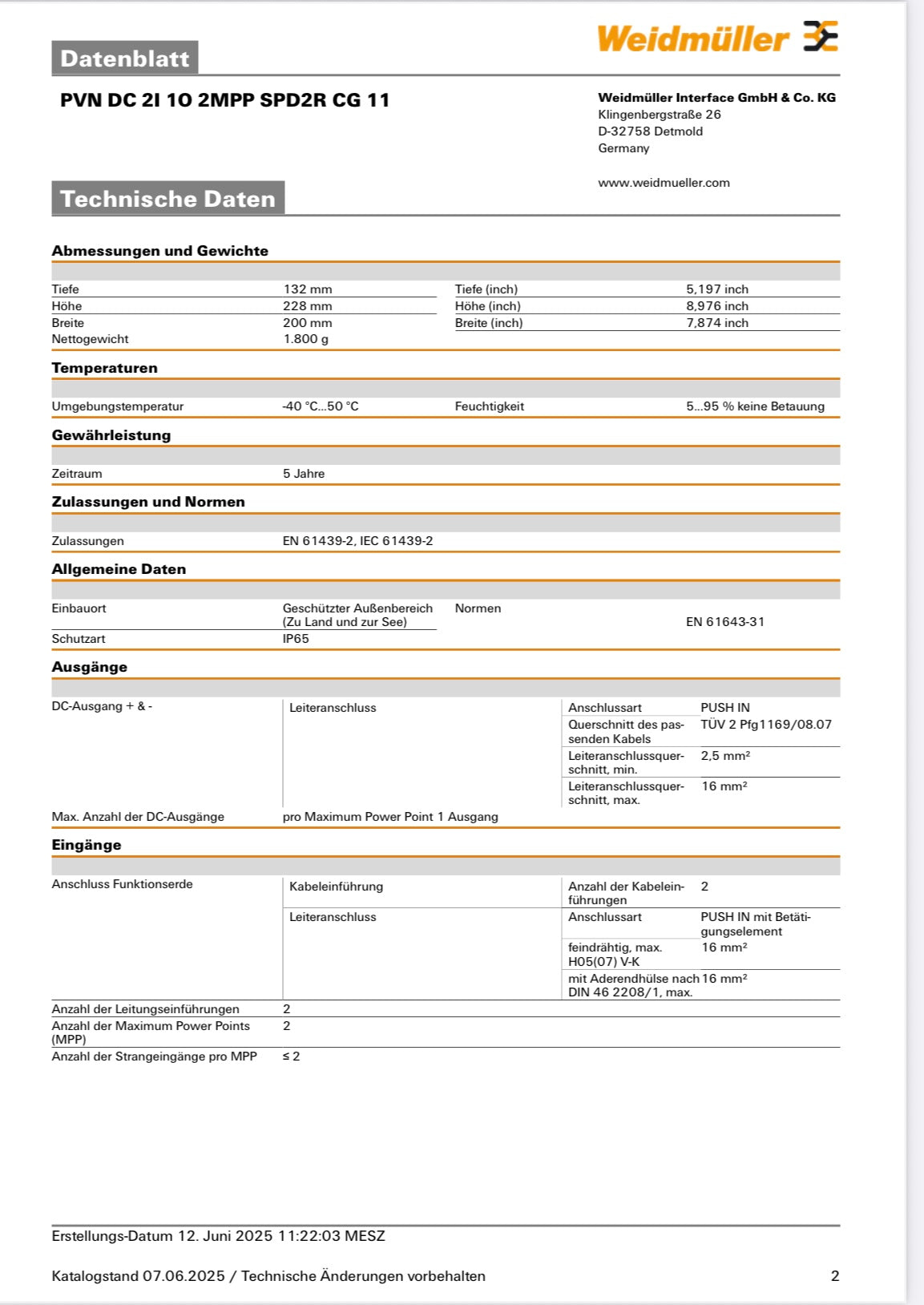

Max. Stringspannung Uoc: 1100V

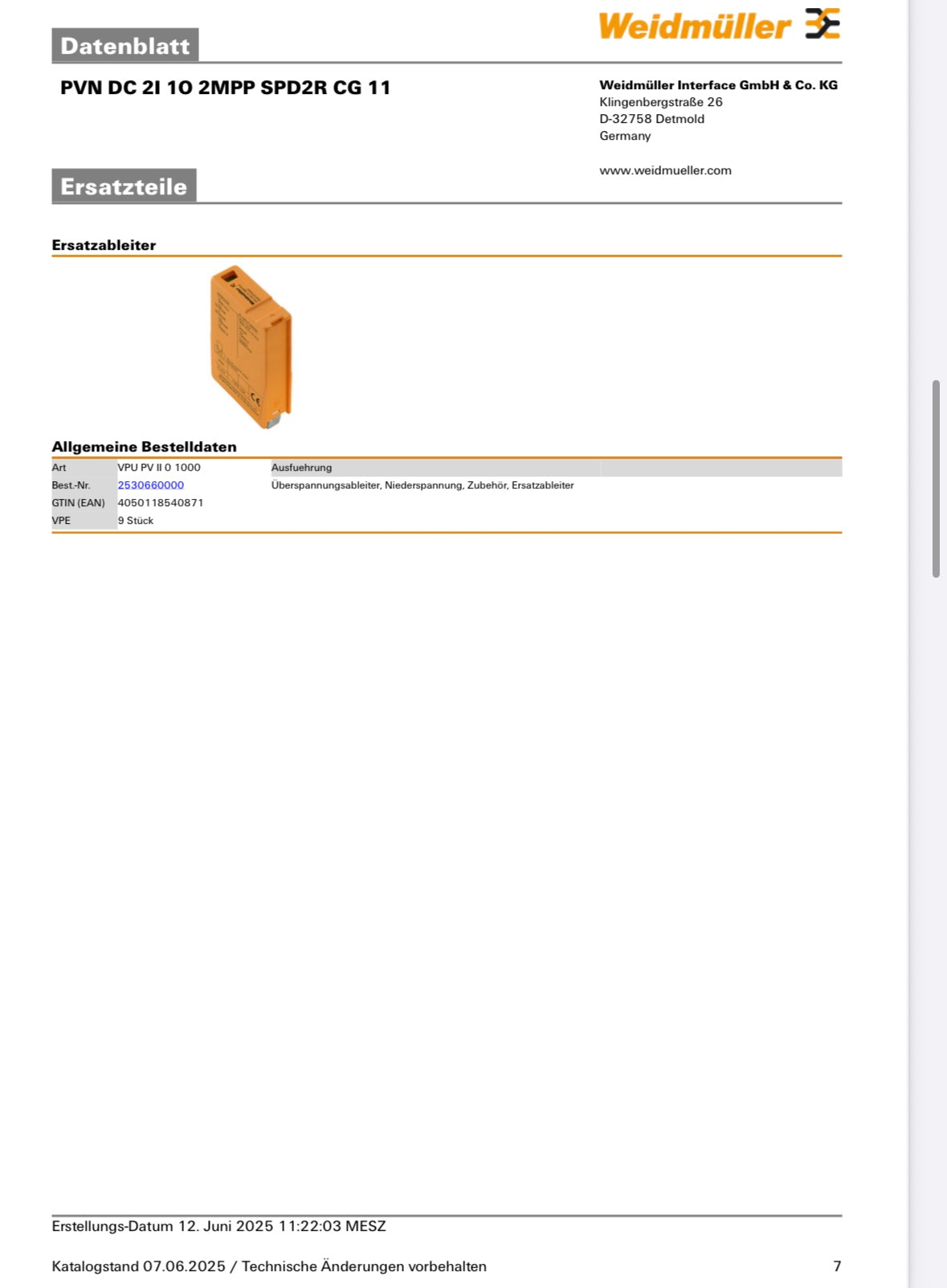

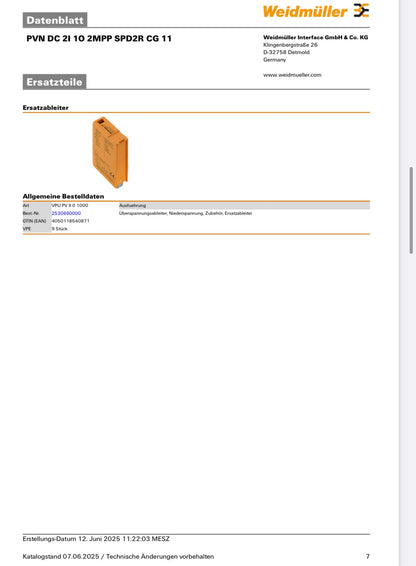

1 Ableiter Klasse/Typ II mit Signalkontakt
Anschluss des Signalkontaktes über Kabelverschraubungen (8-12mmØ) max. Leiterquerschnitt: 1.5mm²
Anschluss der Funktionserde über Kabelverschraubungen (8-12mmØ) Leiterquerschnitt: 16-25mm²
Schutzart: IP65

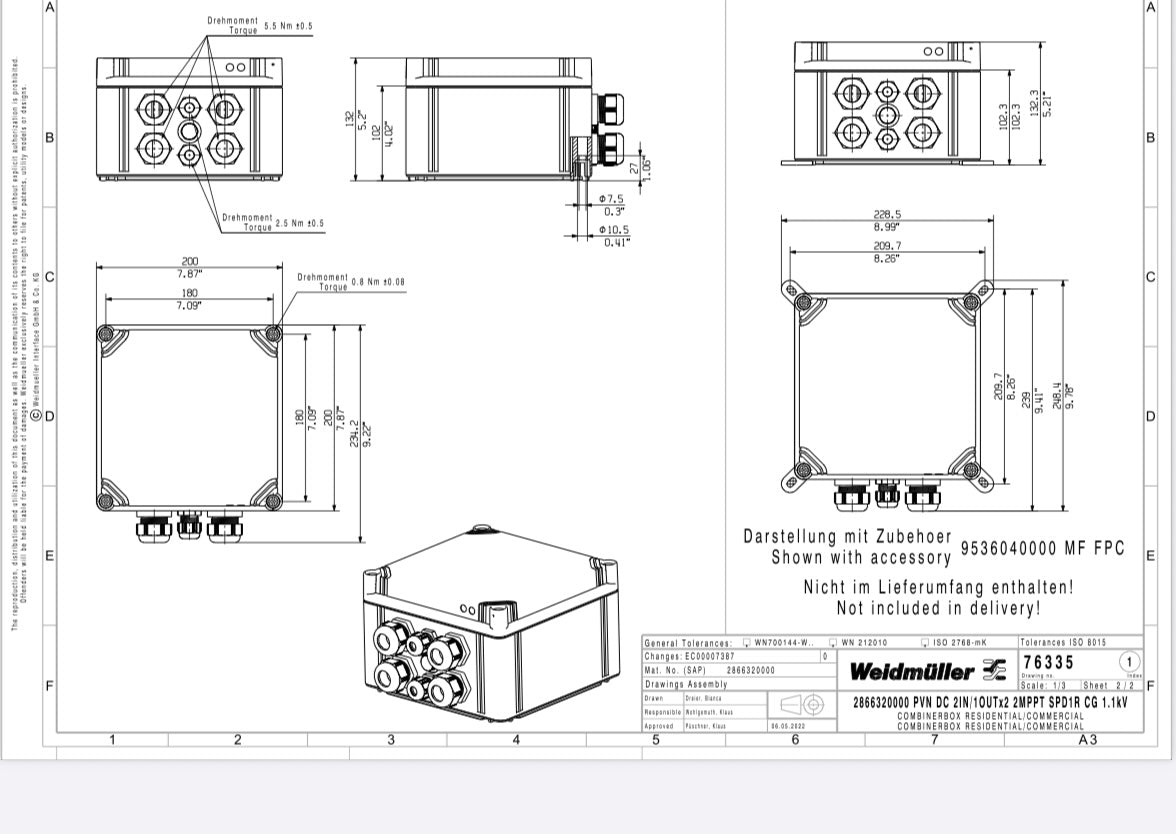

Alles eingebaut in ein glasfaserverstärktes Kunststoffgehäuse Maße HxBxT: 228x200x132 mm

Zulassung gemäß Niederspannungs-Schaltgerätekombinationen IEC 61439-1:2011 und EN 61439-2:2011

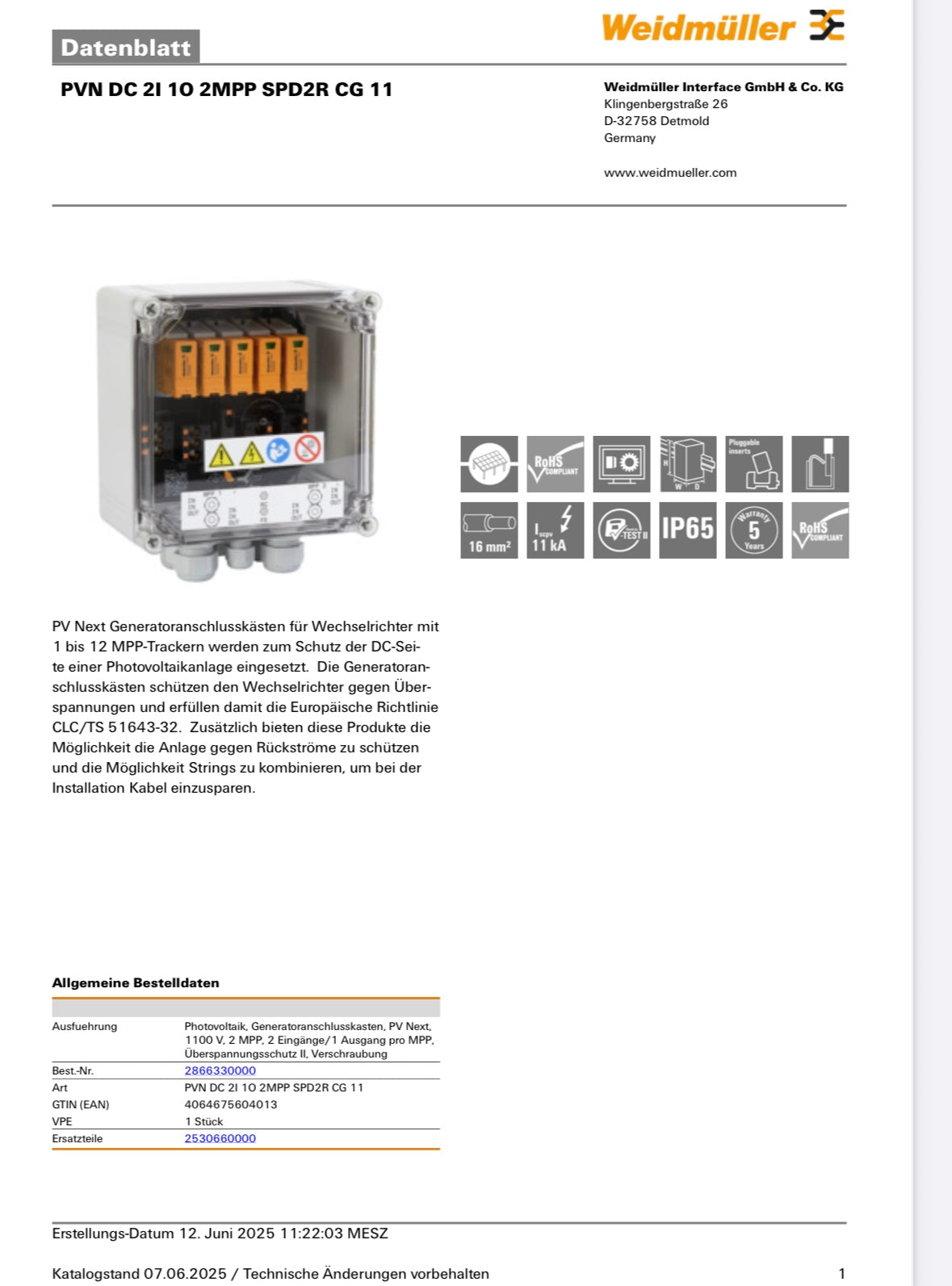

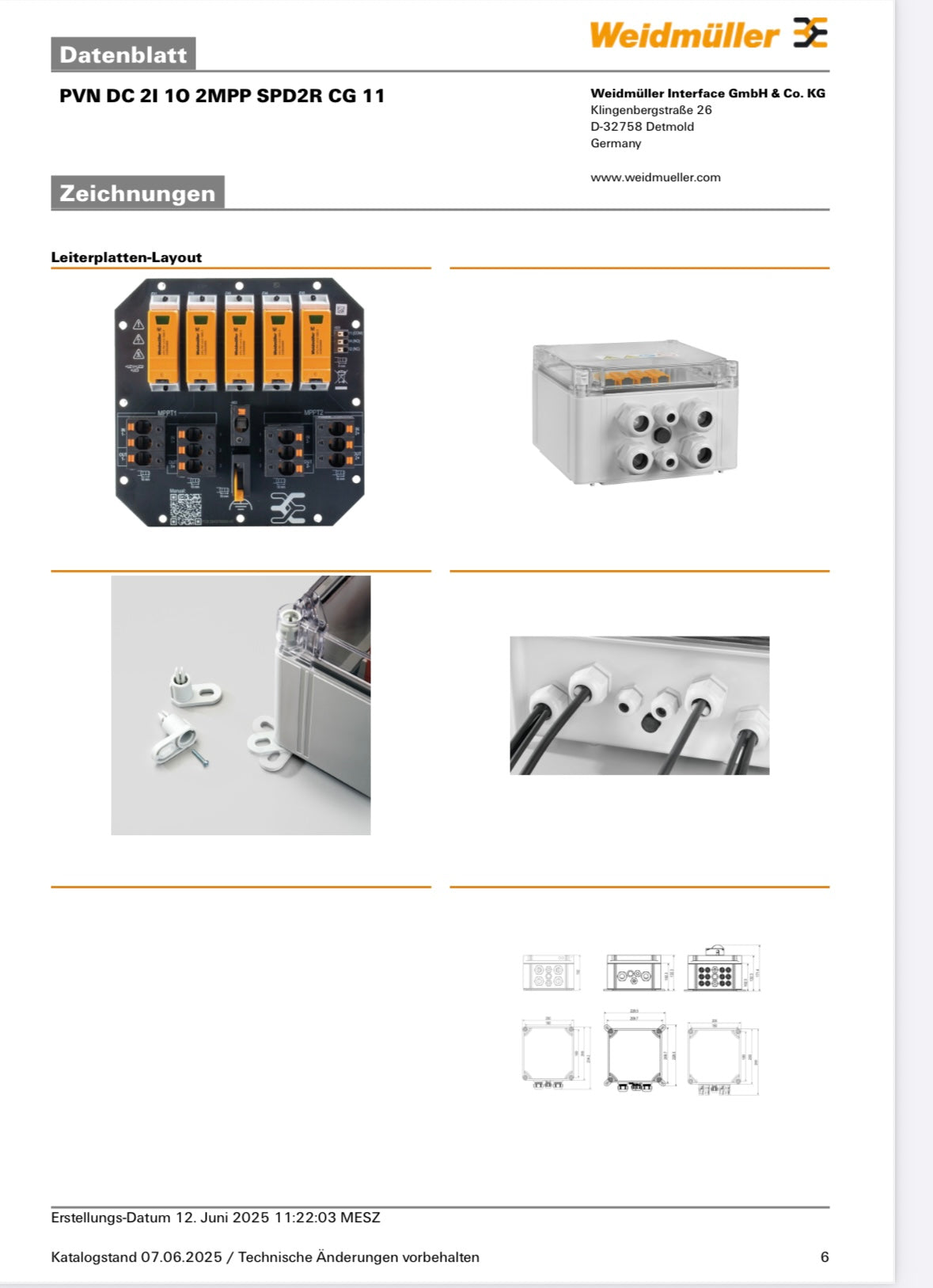

Mit PV Next bietet Weidmüller das weltweit erste Generatoranschlusskasten-Konzept auf Basis eines standardisierten Leiterplattendesigns.

Dieses Konzept ist nicht nur sehr robust, sondern reduziert auch den Einsatz von Materialien wie Kupfer und Kunststoff um 25 %. Zugleich ermöglicht das Design eine einfache, schnelle und sichere Installation. Die integrierte PUSH IN-Technologie zum Beispiel reduziert die Installationszeiten und minimiert das Risiko von Fehlern und deren Folgen.

PV Next schützt die PV-Anlage vor Überspannungen und Kurzschlüssen und bietet auch die Möglichkeit, Strings zu kombinieren. Die verschiedenen Ausführungen dienen dem Schutz aller auf dem europäischen Markt erhältlichen String-Wechselrichter. Finden Sie unten den passenden Generatoranschlusskasten für die gängigsten Wechselrichtertypen oder finden Sie weitere Varianten in unserem Produkt-Selektor für Generatoranschlusskästen.
