K2 S-Dome 6.15 Montageset für 4 Module – 15° Quermontage

K2 S-Dome 6.15: 15° Flachdach-Montageset für 4 Module

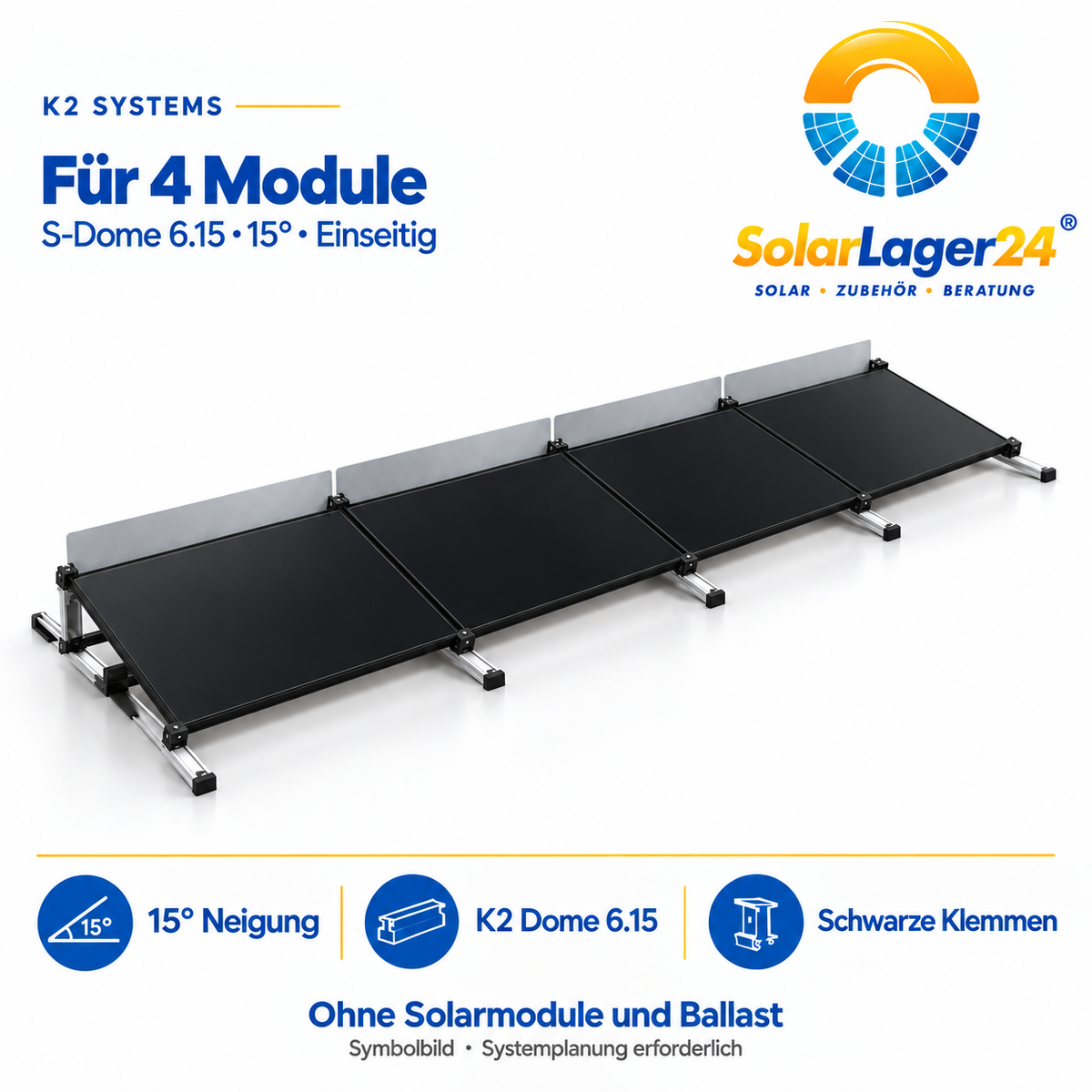

Schaffe die Grundlage für deine eigene Solarstromproduktion: Dieses Montageset nimmt vier quer liegende Module in einer einseitig ausgerichteten Reihe auf.

Deine Vorteile

• Einseitige 15° Aufständerung für eine gezielt gewählte Ausrichtung
• Quermontage mit übersichtlicher Anordnung der Solarmodule
• Vormontierte Base Sets mit Auflagern und Schutzmatten
• Windbreaker SHORT und schwarze Modulklemmung im Lieferumfang
• SpeedPorter als Halter für die projektbezogen ermittelte Ballastierung

Für dein Flachdachprojekt zusammengestellt

Das S-Dome 6.15 System setzt auf vormontierte Basiselemente. Die Kombination aus Grundschienen, hinteren Auflagern und Windbreakern bildet eine durchdachte Unterkonstruktion. Schwarze End- und gegebenenfalls Mittelklemmen passen optisch zu dunklen Modulrahmen. Die SpeedPorter nehmen geeignete Ballaststeine auf; die Steine selbst sind separat zu beschaffen.

Ausführung und passende Module

Die Abmessungen allein bestätigen keine Kompatibilität. Das konkrete Solarmodul muss für die vorgesehene Klemmung an den kurzen Rahmenseiten und die örtlichen Lasten freigegeben sein.

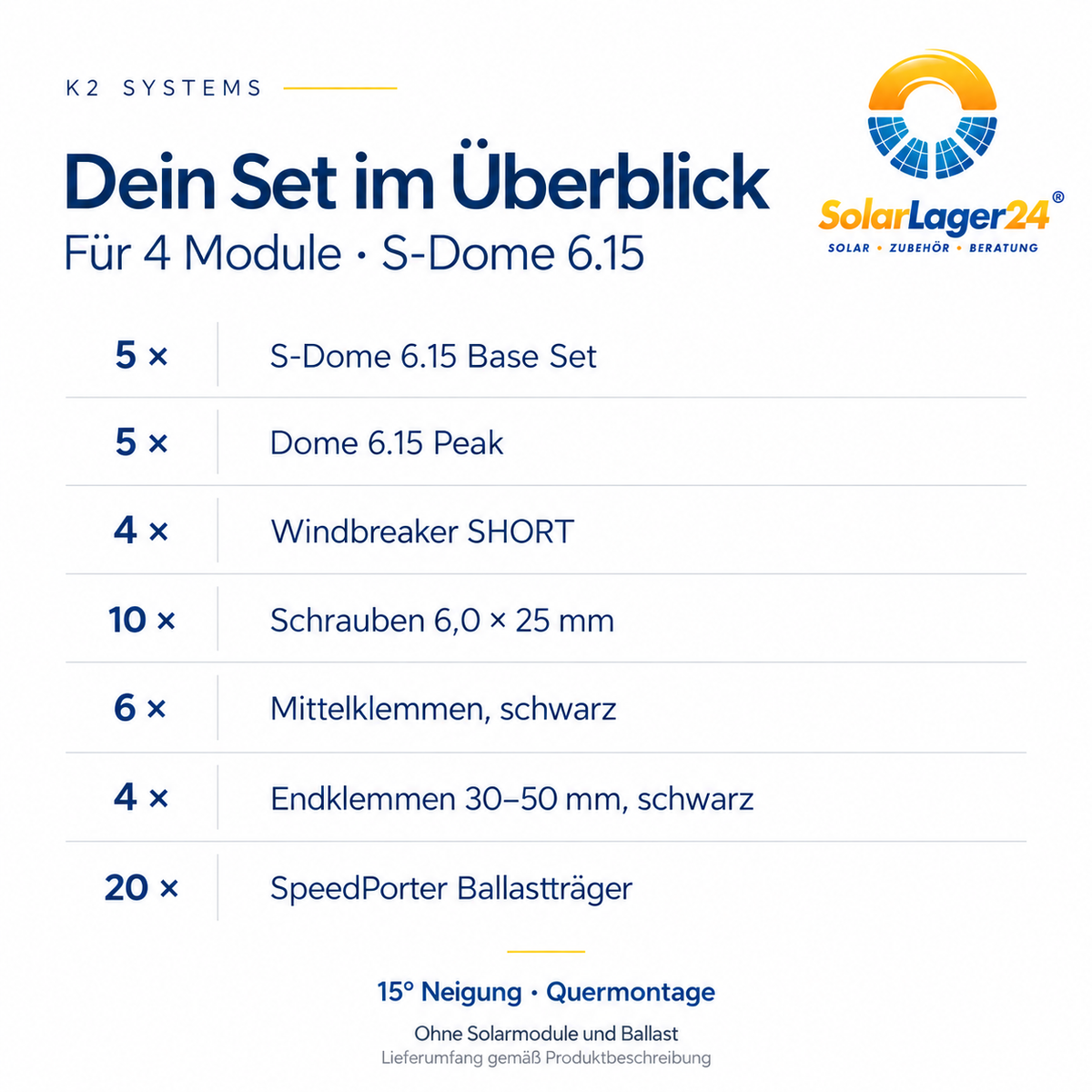

Lieferumfang

• 5 × K2 S-Dome 6.15 Base Set
• 5 × K2 Dome 6.15 Peak
• 4 × K2 S-Dome 6.15 Windbreaker SHORT
• 10 × Gewindeformende Schraube mit Dichtscheibe, 6,0 × 25 mm
• 6 × K2 DomeClamp Mittelklemme, schwarz
• 4 × K2 DomeClamp Endklemme, 30–50 mm, schwarz
• 20 × K2 Dome SpeedPorter Ballastträger

Planung und Montage

Bei der Reihenplanung sind die K2-Systemgrenzen, insbesondere die maximale Blocklänge von 15 m, zu beachten. Für längere Module wird ein anderes Windbreaker-Konzept benötigt; es ist nicht Bestandteil dieses Pakets.

Vor der Montage sind Dachtragfähigkeit, Dachaufbau, Wind- und Schneelasten sowie Ballastierung mit K2 Base und den aktuellen K2-Montagevorgaben zu prüfen. Die Materialverträglichkeit der Schutzmatten mit der Dachhaut ist zu beachten. Eine ballastierte Ausführung ohne Dachdurchdringung setzt ein geeignetes Dach und die freigegebene Auslegung voraus; oberhalb von 3° Dachneigung ist eine zusätzliche feste Anbindung erforderlich.

Nicht enthalten: Solarmodule, Wechselrichter, elektrische Leitungen und Ballaststeine. Projektabhängig benötigte Zusatzbauteile, Verbindungen, Erdung und Befestigungen sind separat zu planen.

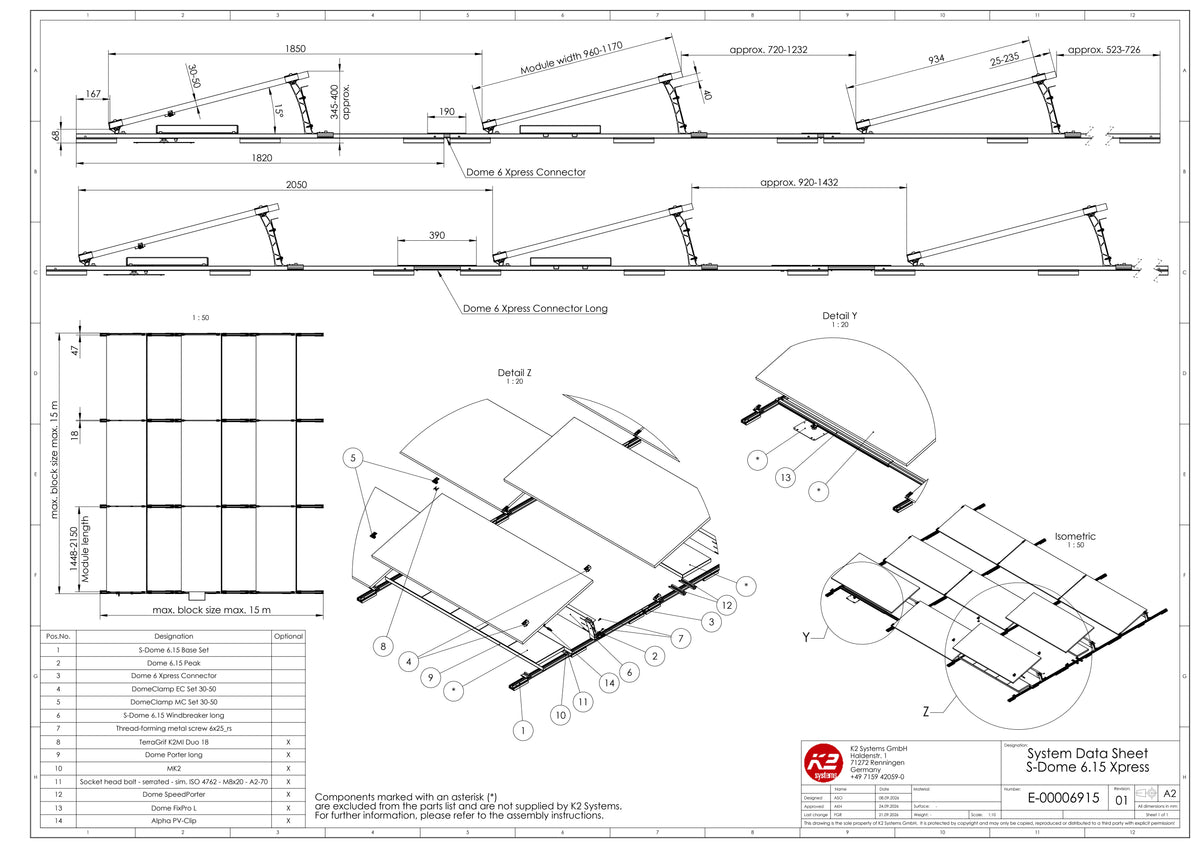

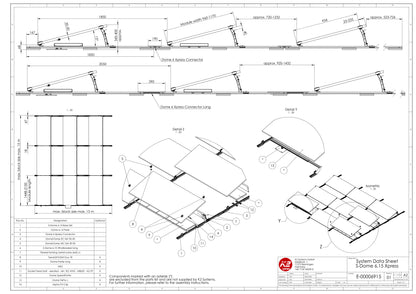

Die Produktbilder sind sinnbildliche Darstellungen der Anordnung. Verbindlich ist die Stückliste dieses Angebots. Das K2-Systemdatenblatt findest du als Bild in der Produktgalerie; dort gezeigte optionale Zubehörteile gehören nur zum Lieferumfang, wenn sie oben ausdrücklich aufgeführt sind.
